作者：飛盟廣告設計 印刷 經理/王焜台
瓦楞紙的發明和應用有一百多年歷史，具有成本低、加工易、強度大等優點，80%以上的瓦楞紙均可透過回收再生，為因應環保，近年來應用漸趨廣泛。
瓦楞紙結構：
由《面紙》與《芯紙》兩種原紙裱褙而成，面紙多為牛皮紙，芯紙又稱浪紙，須加工處理形成波浪狀。
瓦楞紙依裱褙層數，分為三種：
1.二層裱褙： 又稱單面瓦楞紙，面紙單面貼於芯紙之楞頂而成，適合粗略包裝，防止商品表面磨傷或裝飾用，如日光燈管、電燈泡。
2.三層裱褙： 又稱雙面瓦楞紙，芯紙雙面裱褙面紙，適於包裝盒、紙箱與展示架等，為瓦楞紙箱最常用之材料。
3.多層裱褙： 依面紙及芯紙的層數不同而裱褙成型，常見的有AB楞與AAA楞等。作為防止商品撞擊的緩衝材料及大型外包裝用。
芯紙的楞型(浪型)：
依楞高和愣數區分，不同楞型，強度跟功能也不同，台灣多為A、B二種。
|
楞型
|

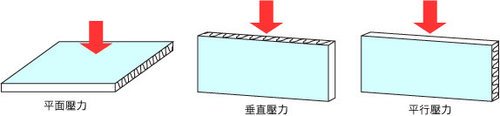

愣高mm | 愣數/30cm | 平面壓力強度 | 垂直壓力強度 | 平行壓力強度 | 緩衝性 | 特性 |
|
A 楞
|
4..5~5.0 | 32~36 | 可 | 優 | 可 | 優 |
富彈性和較好的緩衝性，用於外紙箱、格板
|
|
B 楞
|
2.5~3.0 | 46~50 | 優 | 可 | 優 | 可 |
表面平整，承受平面壓力高，適合印刷，用於紙箱、盒子、格板、內襯
|
|
C 楞
|
3.5~4.0 | 36~40 | 佳 | 佳 | 佳 | 佳 |
強度在A與B之間，價格較經濟，中國大陸比較普遍
|
|
E 楞
|
1.1~1.4 | 92~100 |
薄而密，質輕且具良好緩衝性，價格便宜，印刷效果良好，僅適合精美內包裝，不適合作為外包裝和緩衝材質。
|
面紙、芯紙等級：
|
等級
|
A
|
B
|
B2
|
B4
|
C
|
芯紙
|
|
破裂比
|
3.1
|
2.3~1.8
|
1.6
|
一般不計
|
||
|
台灣生產最高克重
|
310g
|
280g
|
340g
|
180g
|
100-215g
|
|
註：每一等級均有不同的基重，可依破裂強度需求自由搭配。
破裂強度：紙張在一定面積下能承受壓力的最大值，以kg．f /cm2表示。英制則 lbs/in2表示，１kg/cm2 = 14.2 lbs/in2。為紙張品質的一個重要項目。
破裂強度=各層紙質的破裂度加總=基重/100x破裂比
例如：面A級200g-B浪芯紙100g-中紙芯紙100g-A浪芯紙100g-底B級280g的破裂強度=2x3.1(破裂比) +1 (芯紙一般五層加 1 ,三層則不加) +2.8x2.3=13.64公斤。
影響緩衝特性的因素：
1. 楞型高度，與緩衝性能成正比。
2. 牛皮紙厚度，與緩衝性能成反比。
3. 芯紙的基重越高，硬度、撕裂強度及耐重越強。
4. 回收漿料的比例、紙漿纖維長度。
瓦楞紙規格
每家紙廠編法不一，大家參考一下：
1.芯紙等級由低至高：E基本浪(9浪)→M加強浪→S→K(最強)
2.芯紙等級由低至高：O(最軟)→M→F(最硬)
3.面紙等級由低至高：Y(最軟)→B→A→T→K→H(最硬)
實例說明：
5SB：5表160g B4級面紙+S表130g芯紙，B浪(二層)
YOE：選擇最軟的E浪做３層
YOYOB：選擇最軟的B浪做５層，如手提水國禮盒
A=B：面紙為A級+B級
300CE：基重300g C級面紙+ E浪紙
400G：基重400g
W9B：白色面紙+9(E)浪+B級面紙
B3B：B級面紙+浪紙為3浪+ B級面紙
留言列表
